Thermo-elektrischer Batterieprüfstand

Gefördert durch die Deutsche Forschungsgemeinschaft (DFG) - 448337059

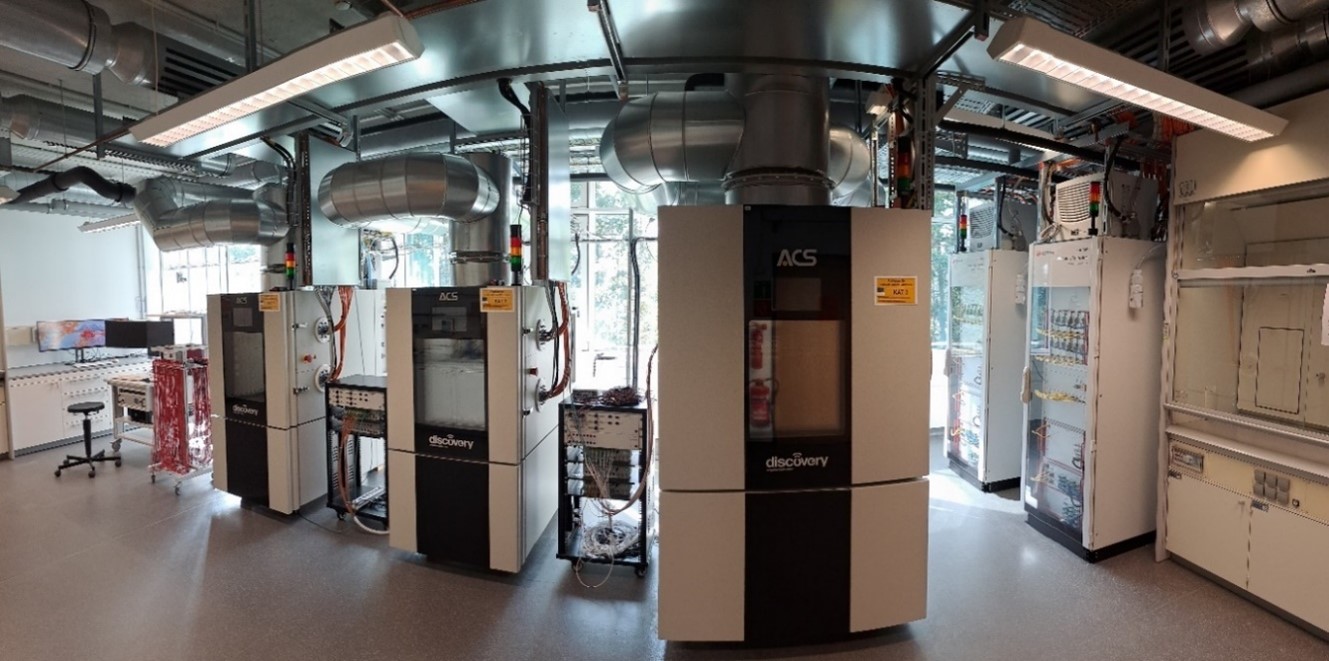

Das Forschungsgroßgerät „Thermo-elektrischer Batterieprüfstand“ besteht aus mehreren Zell- und Modultestkanälen mit thermischer Konditionierung in dynamischen Temperaturkammern sowie umfangreichen Kommunikations- und Messkanälen. Die plattformübergreifende Software ermöglicht kombinierte elektrothermische Experimente ggf. gekoppelt auf Zell- und Modulebene und gibt die Möglichkeit, auf Ereignisse in allen Subsystemen während der Programmlaufzeit zu reagieren (adaptiver Testablauf). Die Einbindung von beliebiger CAN-Bus-fähiger Hardware ist möglich. Auf dieser Basis wurde bspw. das open-source BMS-System foxBMS in die Anlage integriert. Zur Erhöhung der Sicherheit können Tests in sauerstoffreduzierter Atmosphäre durchgeführt werden.

Systemteil Modultest:
6 Testkanäle (0 – 60 V)
Strombereich 100 A, Parallelschaltung (bis 600 A) möglich

Systemteil Zelltest:
12 Testkanäle (0-6 V)
Strombereich: 100 A, Parallelschaltung (bis 600 A) möglich

Temperaturkammern:
2x Prüfraumvolumen 350 L für Zellen

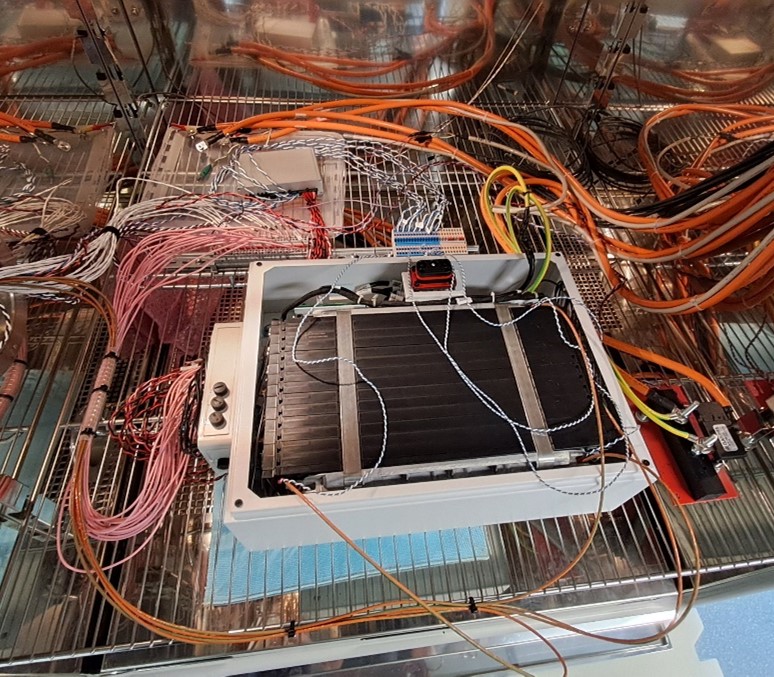

1x Prüfraumvolumen 1200 L für Module
Umfangreiche Sicherheitsfunktionen für Batterietests

Auxiliaries / Kommunikation:
8x CAN-Bus
4x CAN-FD
Analog Inputs (24bit)
Thermocouples (24bit)
Digital I/0

Elektrische Impedanzspektroskopie:
Integriert
1x je Kanal
f = 100 mHz – 2 kHz

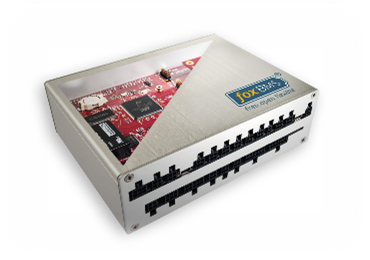

Einbindung von BMS-System foxBMS:
BMS-Signale werden während der Programmlaufzeit verarbeitet
Adaptive Testabläufe möglich
